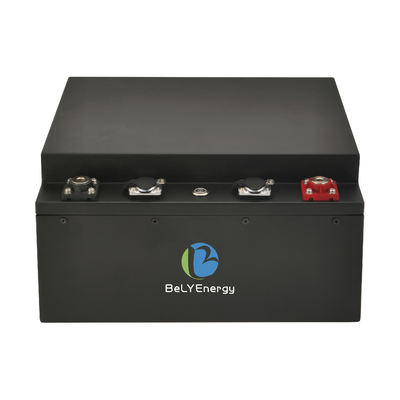

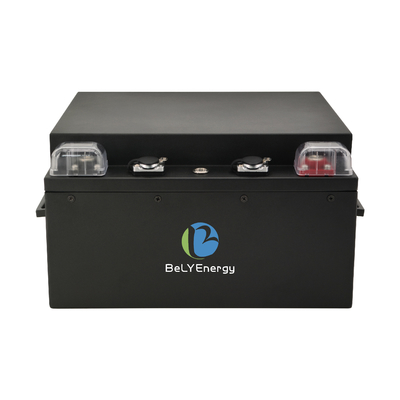

धातु के केस और स्मार्ट बीएमएस के साथ 12V 314AH लिथियम बैटरी
1. धातु के केस के साथ सीट के नीचे स्थापना के लिए बिल्कुल सही आयाम: 295 मिमी x 355 मिमी x 190 मिमी।
2. विक्ट्रॉन उपकरणों के साथ संचार और समानांतर संचार में बैटरी के बीच वैकल्पिक है।
3. पैसिव और एक्टिव बैलेंसर एकीकृत।
4. नई ग्रेड ए ईव प्रिसमैटिक सेल।
5. उच्च अधिकतम निर्वहन धारा: 250A
6. प्रिसमैटिक सेल UL1642 और UN38.3 और ICE62619 प्रमाणित, पैक CE और UN38.3 और MSDS।7. श्रृंखला और समानांतर कनेक्शन उपलब्ध हैं।
8. OEM और ODM सेवा उपलब्ध है।
1. सामान्य जानकारी
यह विनिर्देश रिचार्जेबल LiFePO4 बैटरी पैक BLY-LFP-12V 180AH के प्रदर्शन को परिभाषित करता है
BLHऔर शेन्ज़ेन बेली एनर्जी टेक्नोलॉजी कं, लिमिटेड द्वारा निर्मित बैटरी पैक के प्रकार, प्रदर्शन, तकनीकी विशेषताओं, चेतावनी और सावधानी का वर्णन करता है।1.1 बीएमएस
बैटरी प्रबंधन प्रणाली
प्रत्येक बैटरी में स्थापित बैटरी प्रबंधन प्रणाली (बीएमएस) यह सुनिश्चित करती है कि कम वोल्टेज या ओवरलोड की स्थिति में बैटरी बंद हो जाती है और जैसे ही समस्या का समाधान होता है, स्वचालित रूप से फिर से चालू हो जाती है।
1.2 मौजूदा बैटरी को आसान प्रतिस्थापन
आवास के आयाम सबसे आम एजीएम, लीड एसिड या जेल बैटरी के समान हैं। वैकल्पिक रूप से उपलब्ध गोल ध्रुवों के साथ मौजूदा ध्रुव का भी उपयोग कर सकते हैं, टर्मिनलों का पुन: उपयोग किया जा सकता है। बैटरी धारक का आदान-प्रदान या लोडिंग संरचना में बदलाव आवश्यक नहीं है।
1.3 अनुप्रयोग क्षेत्र
इस बैटरी के अनुप्रयोग क्षेत्र विशेष रूप से मनोरंजक हैं। लिथियम बैटरी विविध हैं। विशेष रूप से मोबाइल घर, सौर, ई-बोट, इलेक्ट्रिक स्कूटर, गोल्फ कार्ट या इलेक्ट्रॉनिक-मोबाइल / व्हीलचेयर और सफाई मशीनें हमेशा इससे अधिक बार सुसज्जित होंगी।
1.4 बैटरी चार्जिंग
उपयुक्त लिथियम बैटरी चार्जर का प्रयोग करें। बैटरी पूरी तरह चार्ज होने तक प्रतीक्षा करें।
1.5 प्रदर्शन / दक्षता
एक
BeLYLiFePo4 बैटरी सीधे बचाने के लिए उपलब्ध ऊर्जा का 96% से अधिक कर सकती है। समान आउटपुट वोल्टेज के साथ मौजूदा क्षमता का 100% उपयोग होता है।2. बैटरी विनिर्देश
विद्युत
| विशेष विवरणनाममात्र वोल्टेज | विशेष विवरणनाममात्र वोल्टेज | ||
| 12.8V | आयाम (L x W x H) | 295 x 355 x 190mm | नाममात्र क्षमता |
| 314Ah | शुद्ध वजन | 30.0kg | क्षमता @0.2C |
| >290 मिनट | टर्मिनल प्रकार | SAE+M8 | ऊर्जा |
| 4019 Wh | टर्मिनल टॉर्क | 10-15N-m | प्रतिरोध |
| ＜10mΩ | केस सामग्री | धातु | डिस्चार्ज दक्षता |
| >99% | संलग्नक सुरक्षा | IP45 | स्वयं निर्वहन |
| <3% प्रति माह | मॉड्यूल कनेक्शन | ||
| 4S1P | चार्ज | ||
| विशेष विवरणडिस्चार्ज तापमान | विशेष विवरणडिस्चार्ज तापमान | ||
| 250A | अनुशंसित |
डिस्चार्ज करंट 250A |
अनुशंसित |
|
चार्ज करंट ≤50A |
अधिकतम पल्स डिस्चार्ज करंट | 500A ( | <5S)चार्ज वोल्टेज |
| 14.2~14.6V | डिस्चार्ज कट-ऑफ वोल्टेज | 10V | चार्ज कट-ऑफ वोल्टेज |
| 14.4V | पुन: कनेक्ट वोल्टेज | 14.0V | पुन: कनेक्ट वोल्टेज |
| 14.0V | शॉर्ट सर्किट सुरक्षा | हाँ | कोशिकाओं को संतुलित करने का वोल्टेज |
| 3.4V | संतुलन खोलने के लिए कोशिकाओं का अंतर वोल्टेज मान | ||
| 15mV (निष्क्रिय बैलेंसर) |
30mV (सक्रिय बैलेंसर) निष्क्रिय संतुलन वर्तमान |
||
| 50-100mA | सक्रिय संतुलन वर्तमान | ||
| 1-5A | तापमान | ||
| विशेष विवरणडिस्चार्ज तापमान | |||
| -4~140ºF (-20 ~60℃) | चार्ज तापमान | ||
| 32~140ºF (0℃~+60℃) | तापमान रेंज भंडारण | ||
| <1 महीना-4~122ºF (-20℃~+50℃) | तापमान रेंज भंडारण >1 महीना | ||
| 23~104ºF (-5℃~+40℃) | FET का तापमान संरक्षण (अंतर्निहित) | ||
| 194ºF (90℃) | |||
3. बैटरी प्रबंधन प्रणाली (बीएमएस)
प्रत्येक बैटरी में निर्मित बैटरी प्रबंधन प्रणाली (बीएमएस) यह सुनिश्चित करती है कि कम वोल्टेज या ओवरलोड की स्थिति में बैटरी बंद हो जाए और जैसे ही समस्या का समाधान हो जाए, स्वचालित रूप से फिर से चालू हो जाए।
- समय पर लोड को बंद करके कम वोल्टेज के खिलाफ सेल की सुरक्षा।
- चार्जिंग करंट को कम करके या चार्जिंग प्रक्रिया को बंद करके ओवर वोल्टेज के खिलाफ सेल की सुरक्षा।
- अत्यधिक तापमान की स्थिति में सिस्टम को बंद करना।
- कम तापमान की स्थिति में बैटरी का चार्जिंग बंद कर दिया जाता है।
- निष्क्रिय और सक्रिय बैलेंसर बीएमएस में एकीकृत हैं।
- विक्ट्रॉन उपकरणों के साथ संचार और बैटरी के बीच अनुकूलन के लिए वैकल्पिक विशेषताएं हैं।- बैटरी की स्थिति और इतिहास की निगरानी के लिए ब्लूटूथ ऐप।
- कम तापमान वाले वातावरण में सामान्य चार्जिंग सुनिश्चित करने के लिए स्व-हीटिंग फ़ंक्शन।
4. बैटरी के लाभ
उच्च प्रदर्शन कर्षण/भंडारण बैटरी
एकीकृत (बीएमएस) बैटरी प्रबंधन प्रणाली
मोबाइल बिजली आपूर्ति, शिविर और अवकाश
उच्च चक्र जीवन समय 3000 से अधिक बार @ 100% DOD
उच्च अधिकतम निरंतर निर्वहन वर्तमान
लीड एसिड बैटरी की तुलना में बहुत हल्का वजन
लीड एसिड बैटरी के साथ एक से एक प्रतिस्थापन योग्य
कम स्व-निर्वहन
5. अनुप्रयोग
मोटोहॉम्स, कारवां और आरवी
फोटोवोल्टिक्स, सौर प्रणाली और नवीकरणीय ऊर्जा
उच्च प्रदर्शन कर्षण/भंडारण बैटरी
मछली पकड़ना, इलेक्ट्रिक बोट मोटर और सोनार
मोबाइल बिजली आपूर्ति, शिविर और अवकाश
आपातकालीन बिजली आपूर्ति/यूपीएस
6. भंडारण और परिवहन
परिवहन के दौरान बैटरी को अच्छी तरह से पैक और संरक्षित किया जाना चाहिए।
लिथियम बैटरी का परिवहन परिवहन के नियमों के अनुसार किया जाना चाहिए, इनका हमेशा पालन किया जाना चाहिए (परिवहन कोड UN3480/UN38.3)।
टर्मिनलों द्वारा कभी भी बैटरी न उठाएं, केवल हैंडल द्वारा।
बैटरी को -10℃ से +30℃ तक के तापमान में संग्रहित किया जाना चाहिए। परिवहन के दौरान, बैटरी लगभग 50-60% चार्ज होनी चाहिए।
बैटरी को हर तीन महीने में चार्ज किया जाना चाहिए ताकि उसे सक्रिय रखा जा सके ताकि वह हमेशा अधिकतम काम करे।
7. महत्वपूर्ण निर्देश
डीलर से सलाह किए बिना LiFePO4 बैटरी न खोलें। बैटरी को अनाधिकृत रूप से खोलने से निर्माता की वारंटी शून्य हो जाती है।
▪ केवल उस एप्लिकेशन के लिए बैटरी का उपयोग करें जिसके लिए यह अभिप्रेत है।
▪ LiFePO4 बैटरी को शॉर्ट-सर्किट न करें। उपभोक्ताओं के लिए केबल कनेक्शन को बैकअप के माध्यम से संरक्षित किया जाना चाहिए।
▪ स्थापना और रखरखाव केवल योग्य विशेषज्ञों द्वारा ही किया जा सकता है।
▪ स्थायी सीधी धूप के संपर्क में न आएं। गर्मी के प्रभावों से बचाएं। +60 डिग्री सेल्सियस से ऊपर का तापमान बैटरी को नुकसान पहुंचा सकता है।
▪ केवल संगत चार्जर का उपयोग करें। बैटरी सभी डिस्कनेक्ट उपकरणों के लंबे समय तक भंडारण में है।
▪ उचित असेंबली पर ध्यान दें।
▪ किसी भी प्रकार के नुकसान से बचें, उदाहरण के लिए गिरने, ड्रिलिंग आदि से। (शॉर्ट सर्किट का जोखिम)।
▪ हमेशा बैटरी को सूखा और साफ रखें।
▪ LiFePO4 बैटरी और डिवाइस पर प्लस (+) और माइनस (-) चिह्नों पर ध्यान दें और सही ध्रुवता पर ध्यान दें।
▪ चक्र क्षमता कार्य तापमान में परिवर्तन और नाममात्र क्षमता से भिन्न चार्ज और डिस्चार्ज दर के कारण भिन्न हो सकती है।
▪ समानांतर कनेक्शन के लिए उपयुक्त अधिकतम चार बैटरी (यदि श्रृंखला कनेक्शन की आवश्यकता है, तो बीएमएस को उच्च लागत के साथ अनुकूलित किया जाना चाहिए)।
कनेक्ट करने से पहले, समान चार्ज स्तर पर लाएँ। विभिन्न निर्माताओं या विभिन्न प्रकार की बैटरियों को आपस में नहीं जोड़ा जाना चाहिए।
8. LiFePO4 बैटरी स्थापित करें
लिथियम LiFePo4 बैटरी भारी होती हैं। सुनिश्चित करें कि यह पर्याप्त और सुरक्षित रूप से संलग्न है और हमेशा उचित परिवहन उपकरण का उपयोग करें।
एक दुर्घटना में असुरक्षित, बैटरी एक प्रक्षेप्य बन सकती हैं! हमेशा लिथियम बैटरियों के साथ सावधानी बरतें।
सुनिश्चित करें कि LiFePO4 बैटरी को उलटी ध्रुवता के साथ कनेक्ट नहीं किया गया है।
यदि बैटरी गलत तरीके से जुड़ी हुई है, तो बीएमएस इलेक्ट्रॉनिक्स अपूरणीय रूप से क्षतिग्रस्त हो जाएंगे और एक नए बीएमएस बोर्ड से बदलने की आवश्यकता होगी। यह वारंटी का मामला नहीं है।
वीडियो
|
|
