| ब्रांड नाम: | Bely |
| मॉडल संख्या: | BLY-एलएफपी-24V100AHBLH |
| एमओक्यू: | 50 पीसी |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | नमूनों के लिए 7-14 दिन, बड़े पैमाने पर उत्पादन के लिए 35-60 दिन |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

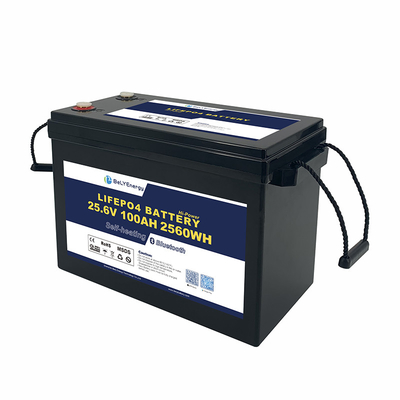

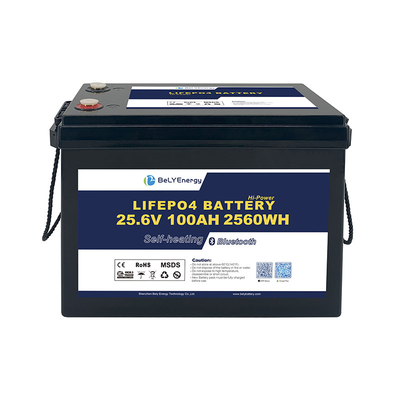

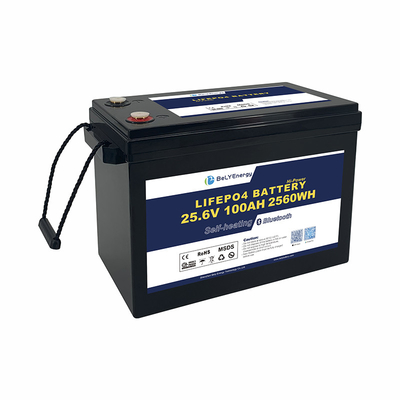

स्मार्ट बीएमएस के साथ 24 वी 100 एएच रिचार्जेबल LiFePO4 लिथियम बैटरी
1दीर्घ चक्र जीवन और अच्छा प्रदर्शन सुनिश्चित करने के लिए नई ग्रेड ए प्रामाणिक कोशिकाएं।
2. 24V अधिकांश समुद्री/नौका प्रणाली के लिए उपयुक्त है।
3. N2K संचार वैकल्पिक है.
4विक्ट्रोन उपकरणों के साथ और समानांतर संचार में बैटरी के बीच संचार वैकल्पिक है।
5अधिकतम डिस्चार्ज करंटः 100A
6.सीरीज और समानांतर कनेक्शन उपलब्ध हैं।
7.प्रिज्माटिक सीUL1642& UN38.3 & ICE62619 प्रमाणित, CE & UN38.3 & MSDS पैकिंग।
8ब्लूटूथ और स्व-हीटिंग सुविधाएं वैकल्पिक हैं।
1सामान्य जानकारी
यह विनिर्देश रिचार्जेबल LiFePO4 बैटरी पैक के प्रदर्शन को परिभाषित करता हैशेन्ज़ेन बेली एनर्जी टेक्नोलॉजी कं, लिमिटेड द्वारा निर्मित बैटरी पैक के प्रकार, प्रदर्शन, तकनीकी विशेषताओं, चेतावनी और सावधानी का वर्णन करता है।
1.1 बीएमएस
बैटरी प्रबंधन प्रणाली
The battery Management system (BMS) installed in every battery ensures that the battery in the event of under voltage or overload switches off and automatically again turns on as soon as the problem is resolved.
1.2 मौजूदा बैटरी को आसानी से बदलना
आवास के आयाम सबसे आम एजीएम, सीसा एसिड या जीईएल बैटरी के समान हैं। वैकल्पिक रूप से उपलब्ध गोल ध्रुवों के साथ मौजूदा ध्रुव का भी उपयोग किया जा सकता है, टर्मिनलों का पुनः उपयोग किया जा सकता है।बैटरी धारक को बदलने या लोडिंग संरचना को बदलने की आवश्यकता नहीं है.
1.3 आवेदन क्षेत्र
इस बैटरी के आवेदन के क्षेत्र विशेष रूप से समुद्री/नौका/ट्रॉलिंग मोटर आदि के लिए हैं।
1.4 बैटरी चार्ज करना
उपयुक्त लिथियम बैटरी चार्जर का प्रयोग करें। बैटरी पूरी तरह से चार्ज होने तक प्रतीक्षा करें।
1.5 प्रदर्शन / दक्षता
एबेलीLiFePo4 बैटरी उपलब्ध ऊर्जा का 96% से अधिक सीधे बचाने के लिए कर सकती है। एक ही आउटपुट वोल्टेज के साथ मौजूदा क्षमता का 100% उपयोग होता है।
2बैटरी विनिर्देश
| विद्युतविनिर्देश | मैकेनिकलविनिर्देश | ||

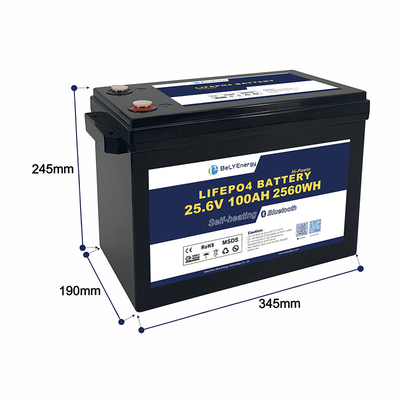

| नाममात्र वोल्टेज | 25.6V | आयाम (L x W x H) | 345 x 190 x 245 मिमी |
| नाममात्र क्षमता | 100Ah | शुद्ध भार | 20.0kg |
| क्षमता @0.2C | >290 मिनट | टर्मिनल प्रकार | एसएई+एम8 |
| ऊर्जा | 2560 Wh | टर्मिनल टॉर्क | १०-१५ एन-एम |
| प्रतिरोध | <10mΩ | मामले की सामग्री | एबीएस |
| निर्वहन दक्षता | >99% | संलग्नक संरक्षण | IP65 |
| स्वयं निर्वहन | < 3% प्रतिमाह | ||
| मॉड्यूल कनेक्शन | 8S1P | ||
| चार्जविनिर्देश | डिस्चार्जविनिर्देश | ||
| अधिकतम चार्ज करंट | 100A |
अधिकतम निरंतर डिस्चार्ज करंट |
100A |
|
अनुशंसा चार्ज करंट |
≤50A | अधिकतम. पल्स डिस्चार्ज करंट | 200 ए (<5 एस) |
| चार्ज वोल्टेज | 14.2~14.6V | डिस्चार्ज कट-ऑफ वोल्टेज | 10V |
| चार्ज कट-ऑफ वोल्टेज | 14.4V | वोल्टेज पुनः कनेक्ट करें | 12V |
| वोल्टेज पुनः कनेक्ट करें | 14.0V | शॉर्ट सर्किट सुरक्षा | हाँ |
| कोशिकाएं संतुलन वोल्टेज | 3.4V | ||
| सेल का अंतर वोल्टेज मूल्य खुला संतुलन करने के लिए |
15mV (गतिशील संतुलनकर्ता) 30mV (सक्रिय संतुलनकर्ता) |
||
| निष्क्रिय संतुलन वर्तमान | 50-100mA | ||
| सक्रिय संतुलन वर्तमान | 1-5A | ||
| तापमानविनिर्देश | |||
| डिस्चार्ज तापमान | -4~140oF (-20~60°C) | ||
| चार्ज तापमान | 32~140oF (0°C~+60°C) | ||
| तापमान सीमा भंडारण<1 माह | -4~122oF (-20°C~+50°C) | ||
| तापमान सीमा भंडारण >1 माह | 23~104oF (-5°C~+40°C) | ||
| एफईटी का तापमान संरक्षण (अंतर्निहित) | 194oF (90°C) | ||
3बैटरी प्रबंधन प्रणाली (बीएमएस)
The battery management system (BMS) built into each battery ensures that the battery switch off in the event of under voltage or overload and automatically again turns on as soon as the problem is resolved.
- समय पर लोड बंद करके सेल को कम वोल्टेज के खिलाफ सुरक्षा।
- चार्जिंग करंट को कम करके या चार्जिंग प्रक्रिया को बंद करके सेल को ओवर वोल्टेज के खिलाफ सुरक्षा।
- अत्यधिक तापमान की स्थिति में प्रणाली को बंद करना।
- तापमान कम होने पर बैटरी का चार्जिंग बंद कर दिया जाता है।
-बीएमएस में निष्क्रिय और सक्रिय संतुलनकर्ता एकीकृत हैं।
- विक्ट्रोन उपकरणों के साथ और बैटरी के बीच संचार अनुकूलन के लिए वैकल्पिक विशेषताएं हैं।
- ब्लूटूथ ऐप बैटरी की स्थिति और इतिहास की निगरानी करने के लिए।
4बैटरी लाभ
उच्च प्रदर्शन कर्षण/स्टोरेज बैटरी
एकीकृत बैटरी प्रबंधन प्रणाली (बीएमएस)
सुरक्षित लिथियम प्रौद्योगिकी (LiFePO4)
उच्च चक्र जीवनकाल 3000 से अधिक बार @ 80% डीओडी
Hign अधिकतम निरंतर डिस्चार्ज करंट
सीसा एसिड बैटरी की तुलना में बहुत हल्का वजन
लीड एसिड बैटरी के साथ एक से एक प्रतिस्थापन योग्य
कम स्व-निर्वहन
5आवेदन
मोटोहोम, कारवां और आरवी
फोटोवोल्टिक, सौर प्रणाली और नवीकरणीय ऊर्जा
उच्च प्रदर्शन कर्षण/स्टोरेज बैटरी
मत्स्य पालन, विद्युत नाव मोटर और सोनार
मोबाइल बिजली आपूर्ति, शिविर और अवकाश
आपातकालीन बिजली आपूर्ति/यूपीएस
6भंडारण और परिवहन
परिवहन के दौरान बैटरी को अच्छी तरह से पैक और संरक्षित किया जाना चाहिए।
लिथियम बैटरी का परिवहन परिवहन के नियमों के अनुसार किया जाना चाहिए, इनका हमेशा पालन किया जाना चाहिए (परिवहन कोड UN3480/UN38.3) ।
कभी भी बैटरी को टर्मिनलों से न उठाएं, केवल हैंडल से उठाएं।
बैटरी को -10°C से +30°C के तापमान में रखा जाना चाहिए। परिवहन के दौरान बैटरी को लगभग 50-60% तक चार्ज किया जाना चाहिए।
बैटरी को हर तीन महीने में चार्ज किया जाना चाहिए ताकि इसे सक्रिय रखा जा सके ताकि यह हमेशा अधिकतम कार्य कर सके।
7महत्वपूर्ण निर्देश
विक्रेता से परामर्श किए बिना LiFePO4 बैटरी न खोलें। बैटरी का अनधिकृत खोलना निर्माता की वारंटी को निरस्त करता है।
▪ बैटरी का इस्तेमाल केवल उसी उद्देश्य के लिए करें।
▪ LiFePO4 बैटरी को शॉर्ट सर्किट न करें।
▪ इसकी स्थापना और रख-रखाव केवल योग्य विशेषज्ञों द्वारा किया जा सकता है।
▪ लगातार सीधे सूर्य के प्रकाश में न डालें। गर्मी के प्रभावों से बचें। +60 डिग्री सेल्सियस से अधिक तापमान बैटरी को नुकसान पहुंचा सकता है।
▪ केवल संगत चार्जर का इस्तेमाल करें।
▪ ठीक से इकट्ठा होने पर ध्यान दें।
▪ किसी भी तरह के नुकसान से बचें, उदाहरण के लिए गिरने, ड्रिलिंग आदि से (शॉर्ट सर्किट का खतरा) ।
▪ हमेशा बैटरी को सूखा और साफ रखें।
▪ लाइफपीओ4 बैटरी और डिवाइस पर प्लस (+) और माइनस (-) चिह्नों पर ध्यान दें और सही ध्रुवीयता पर ध्यान दें।
▪ कार्य तापमान में परिवर्तन के कारण चक्र क्षमता भिन्न हो सकती है और चार्ज और डिस्चार्ज दर नाममात्र क्षमता से भिन्न होती है।
▪ समानांतर कनेक्शन के लिए उपयुक्त अधिकतम चार बैटरी (यदि श्रृंखला कनेक्शन की आवश्यकता है, तो बीएमएस को अधिक लागत के साथ अनुकूलित किया जाना चाहिए) ।
कनेक्ट करने से पहले एक ही चार्ज स्तर पर लाएं। विभिन्न निर्माताओं या विभिन्न प्रकार की बैटरी को आपस में नहीं जोड़ा जाना चाहिए।
8. LiFePO4 बैटरी स्थापित करें
लिथियम LiFePo4 बैटरी भारी होती है। सुनिश्चित करें कि यह पर्याप्त और सुरक्षित हो और हमेशा उपयुक्त परिवहन उपकरण का उपयोग करें।
बिना सुरक्षा के दुर्घटना में बैटरी गोला बन सकती है! लिथियम बैटरी के साथ हमेशा सावधानी बरतें।
सुनिश्चित करें कि LiFePO4 बैटरी उलटी ध्रुवीयता के साथ जुड़ी नहीं है।
यदि बैटरी को गलत तरीके से जोड़ा जाता है, तो बीएमएस इलेक्ट्रॉनिक्स अपूरणीय रूप से क्षतिग्रस्त हो जाएगा और इसे एक नए बीएमएस बोर्ड से बदलना होगा। यह वारंटी मामला नहीं है।
|
|
