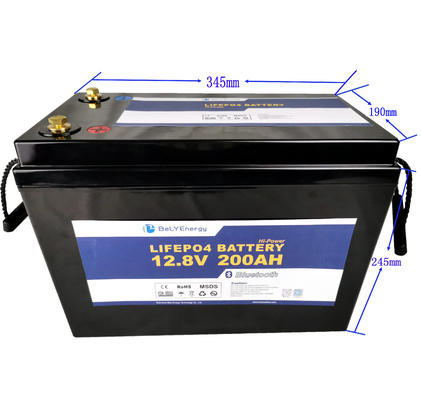

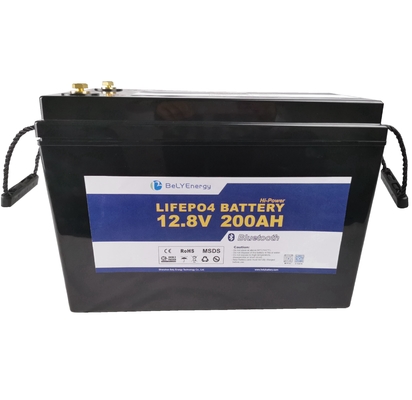

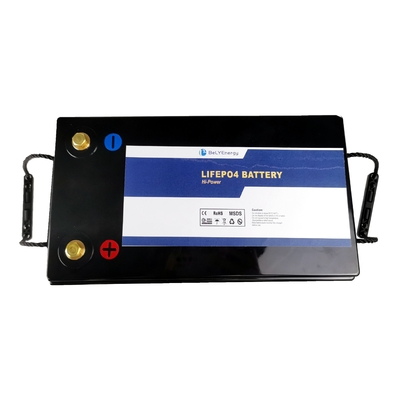

रीयल टाइम ब्लूटूथ के साथ BMS नियंत्रित सुरक्षा 12V 200AH LiFePO4 बैटरी

12V 200AH LiFePO4 बीएमएस नियंत्रित सुरक्षा, लंबे जीवन, बिजली की तेज चार्जिंग प्रदर्शन और रीयल-टाइम ब्लूटूथ प्रदान करता है

1. उत्पाद वर्णन

BeLY लिथियम बैटरी को सबसे सुरक्षित LiFePO4 या LFP कोशिकाओं के साथ डिज़ाइन और निर्मित किया गया है।LiFePO4 कोशिकाओं का नाममात्र वोल्टेज 3.2V है।भारी भार के तहत भी एक स्थिर बिजली आपूर्ति प्राप्त करने के लिए लिथियम बैटरी की आवश्यकता होती है, एजीएम/लीड-एसिड/जीईएल बैटरी के लिए सबसे अच्छा प्रतिस्थापन।अत्यंत हल्के वजन के लाभ के अलावा, यह अतिरिक्त विशाल ऊर्जा भंडार प्रदान करता है।

12.8V LiFePO4 लिथियम बैटरी में श्रृंखला में चार सेल होते हैं और 25.6V LiFePO4 बैटरी में श्रृंखला में आठ सेल होते हैं।BeLY LiFePO4 बैटरी पैक में दो मुख्य घटक शामिल हैं: बैटरी को दुरुपयोग से बचाने के लिए ABS प्लास्टिक या स्टील केस और एक आंतरिक BMS (बैटरी प्रबंधन प्रणाली) के अंदर इकट्ठे हुए सेल।

BeLY LiFePO4 लिथियम बैटरी समानांतर और श्रृंखला कनेक्शन स्वीकार करती हैं।समानांतर कनेक्शन क्षमता और डिस्चार्जिंग करंट बढ़ाने के लिए हैं।श्रृंखला कनेक्शन वोल्टेज बढ़ाने के लिए हैं (कृपया तकनीकी डेटा देखें) और बेली बैटरी को श्रृंखला में 48V तक जोड़ा जा सकता है।

1. BelyEnergy ब्लूटूथ एपीपी स्थापना और कनेक्शन (ब्लूटूथ संस्करण के लिए)

चरण 1. अपने स्मार्ट फोन पर Google play store या Apple स्टोर के माध्यम से Bely ऐप "BeLYEnergy" इंस्टॉल करें।वैकल्पिक रूप से, नीचे दिए गए क्यूआर कोड को स्कैन करें।

चरण 2. सुनिश्चित करें कि आपके स्मार्टफोन पर ब्लूटूथ सक्रिय है।अपने स्मार्टफोन में ऐप खोलें।

चरण 3. अब आप एक या अधिक ब्लूटूथ कनेक्शन के साथ एक सूची देखेंगे।अपनी बैटरी का मॉडल और ब्लूटूथ आईडी चुनें और आप बैटरी से कनेक्ट हो जाएंगे।

• बैटरी के वर्तमान चार्ज और बैटरी के पूरी तरह चार्ज/डिस्चार्ज होने तक शेष समय दिखाते हुए वर्तमान पावर इनपुट/आउटपुट देखें।
• बैटरी के स्वास्थ्य की जांच करने के लिए अलग-अलग सेल वोल्टेज देखें।
• बैटरी का तापमान देखें।
• चार्ज और डिस्चार्ज इतिहास।
• विभिन्न बैटरी विशिष्ट सुरक्षा जानकारी।

• 1.3.बैटरी प्रबंधन प्रणाली (बीएमएस)

  बैटरी प्रबंधन प्रणाली (बीएमएस) प्रत्येक बेली बैटरी में स्थापित है, यह सुनिश्चित करता है कि बैटरी निम्न स्थितियों में सुरक्षित है:

  - कम तापमान चार्जिंग कट-पीएफ।

  - हाई टेम्परेचर चार्जिंग या डिस्चार्जिंग कट-ऑफ।

  - ओवर चार्जिंग या डिस्चार्जिंग प्रोटेक्शन।

  - ओवर करंट और शॉर्ट सर्किट प्रोटेक्शन।

  - बैटरी सेल वोल्टेज ऑटो बैलेंस।

  1.4. बैटरियों का अनुप्रयोग

  बड़ी क्षमता और अपेक्षाकृत हल्के वजन और सुरक्षित उपयोग के साथ, Bely LiFePO4 लिथियम बैटरी में विभिन्न प्रकार के अनुप्रयोग हैं।उनका उपयोग स्थिर या मोबाइल अनुप्रयोगों के लिए किया जा सकता है।वे मोबाइल घरों, आरवी, कैंपर और अवकाश, सौर प्रणाली, नाव, सोनार, गोल्फ कार्ट, व्हीलचेयर, इलेक्ट्रिक स्कूटर, ई-बाइक, आपातकालीन बिजली आपूर्ति, यूपीएस और घर की बैटरी के लिए विशेष रूप से आम हैं, लेकिन इन्हीं तक सीमित नहीं हैं।

  1.5.बैटरी चार्जिंग

  उपयुक्त CCCV लिथियम बैटरी चार्जर का उपयोग करें।पूरी तरह से चार्ज और डिस्चार्ज करें और फिर पहली बार उपयोग के लिए बैटरी को चार्ज करें।

  1.6.प्रदर्शन/दक्षता

  एक Bely LiFePO4 बैटरी की चार्जिंग दक्षता 96% है, इसकी आउटपुट क्षमता 99% है जो इसकी लगभग सभी संग्रहीत क्षमता का उपयोग करती है।

  1.8.तकनीकी विनिर्देश 12V ब्लूटूथ श्रृंखला बैटरी (=>100Ah)

  नमूना	एलएफपी-12वी120एएचबीएल		एलएफपी-12वी150एएचबीएल		एलएफपी-12वी200एएचबीएल		एलएफपी-12वी300एएचबीएल
  नाममात्र वोल्टेज (वी)	12.8		12.8		12.8		12.8
  नाममात्र क्षमता (आह)	120		150		200		300
  रेटेड ऊर्जा (क)	1536		1920		2560		3840
  आयाम (मिमी)	355*175*190 (डीआईएन)		355*175*190 (डीआईएन) 330*172*214		345*190*245 483*171*240		526*235*237 522*240*220
  चार्ज करंट (ए)	100		100		100		100
  चार्ज करंट की सिफारिश करें (ए)	60		75		100		100
  मैक्स।निरंतर निर्वहन वर्तमान (ए)	150		150		200		200
  साइकिल जीवन	≥3000@25		≥3000@25		≥3000@25		≥3000@25
  कार्य तापमान (℃)	20～+60		20～+60		20～+60		20～+60
  बीएमएस कट-ऑफ वोल्टेज (वी)	10		10		10		10
  चार्ज एंड वोल्टेज रेंज (वी)	14.2~14.6 (13.3~13.8 फ्लोट वोल्टेज)
  ऑपरेशनल वोल्टेज रेंज (वी)	10.5 ~ 13.5
  चार्ज विशेषता	सीसी सीवी
  बैटरी प्रबंधन प्रणाली	एकीकृत
  ब्लूटूथ मॉनिटरिंग	हाँ अंदर;Android और Iphone के लिए उपलब्ध ऐप
  आंतरिक प्रतिबाधा (एमΩ)	20	20		20		20
  आईपी ​​​​सुरक्षा रेटिंग	आईपी65	आईपी65		आईपी65		आईपी65
  समानांतर कनेक्शन	मैक्स की सिफारिश करें।4 बैटरी
  सीरियल कनेक्शन	मैक्स।4 बैटरी तक (48V)
  तापमान रेंज निर्वहन	-20 ℃ ~ + 60 ℃
  तापमान रेंज चार्ज	0 ℃ ~ + 60 ℃
  तापमान रेंज भंडारण <1 महीने	-20~+50℃
  तापमान रेंज भंडारण > 1 महीना	-5 ℃ ~ + 40 ℃

2. बैटरी स्थापना
2. 1बैटरी कनेक्शन

स्थापना से पहले क्षति के लिए बैटरी की जाँच करें।क्षतिग्रस्त लिथियम बैटरी को कभी भी स्थापित या उपयोग नहीं किया जाना चाहिए।

बैटरी के प्रदर्शन को अधिकतम करने और आपकी बैटरी के सुरक्षित संचालन को सुनिश्चित करने के लिए, केबल क्रॉस सेक्शन अधिकतम निरंतर करंट के लिए उपयुक्त होगा और उचित टॉर्क वैल्यू (लगभग 10-15nm का टॉर्क) का उपयोग करके कनेक्शन को कस देगा।

कई बैटरियों के प्रत्येक कनेक्शन से पहले, बैटरी संस्करण की तकनीकी डेटा शीट में जाँच करें कि क्या और कितनी बैटरियों को श्रृंखला या समानांतर में जोड़ा जा सकता है।

बैटरी को विशेष स्ट्रैप्स या क्लैम्प का उपयोग करके माउंट किया जाएगा।

बैटरी रबर फोम या रबर ब्लॉकों पर लगाई जानी चाहिए।

बैटरी की फिक्सिंग मजबूत और अनुप्रयोग के लिए उपयुक्त होनी चाहिए।

केबल कनेक्शन को उपयुक्त केबल-बूट द्वारा अलग किया जाएगा, + के लिए लाल और - के लिए काला।

एक ब्लूटूथ कनेक्शन के साथ BeLY LiFePO4 लिथियम बैटरी लंबे समय तक शिपमेंट होने पर स्लीप-मोड में भेज दी जाएगी।बैटरी को सक्रिय करने के लिए आंतरिक चार्ज कंट्रोलर (जैसे वाहन) या बाहरी चार्जर द्वारा चार्ज वोल्टेज लागू करना पड़ता है।

BeLY LiFePO4 बैटरियों को सीधा या उनके किनारों पर स्थापित किया जा सकता है।कृपया सुनिश्चित करें कि चलती वाहन, जैसे आरवी या नाव में स्थापित होने पर बैटरी तेज हो जाती है।

1. 2बैटरी का समानांतर कनेक्शन

यदि किसी विशेष एप्लिकेशन को बैटरियों के समानांतर कनेक्शन की आवश्यकता होती है (यदि तकनीकी डेटा शीट द्वारा अनुमति दी जाती है), तो बैटरी को कनेक्ट करें जैसा कि चित्र 1 में दिखाया गया है ताकि बिजली वितरण सुनिश्चित हो सके।

समानांतर में कनेक्ट होने पर बैटरियों की क्षमता (एम्फ़ोर्स में रेटेड) जुड़ी हुई बैटरियों के गुणक (2x, 3x, 4x, आदि) से बढ़ जाती है।BeLY 12V, 24V LiFePO4 बैटरियां 4 यूनिट तक के समानांतर कनेक्शन का समर्थन करती हैं।हालाँकि, समानांतर बैटरियों के लिए वर्तमान रेटिंग (डिस्चार्ज और चार्ज) केवल कनेक्टेड बैटरियों (1.5x, 2.25x, 3x, आदि) के गुणकों के 75% द्वारा बढ़ाई गई है।

समानांतर कनेक्शन से पहले, नीचे दिए गए निर्देशों का पालन करें:

- सुनिश्चित करें कि सभी बैटरियां पूरी तरह चार्ज हैं और उनमें समान वोल्टेज है

- समान क्षमता वाली बैटरियों का ही उपयोग करें

- नई बैटरियों का उपयोग करना सबसे अच्छा है

- करंट की मात्रा के लिए प्रत्येक कनेक्टेड बैटरियों के बीच केवल छोटी केबल (समान लंबाई) का उपयोग करें।

- बैटरियों में एक इलेक्ट्रॉनिक ओवरकुरेंट सुरक्षा और एक आंतरिक फ़्यूज़ होता है

1. बैटरी का 3श्रृंखला कनेक्शन

श्रृंखला में रखने से पहले सुनिश्चित करें कि प्रत्येक बैटरी एक दूसरे के 50mV (0.05V) के भीतर है।यह बैटरी के बीच असंतुलन की संभावना को कम करेगा।यदि आपकी बैटरियां बैलेंस से बाहर हो जाती हैं, तो किसी भी बैटरी का वोल्टेज सेट की दूसरी बैटरी से>50mV (0.05V) है, आपको प्रत्येक बैटरी को अलग-अलग चार्ज करने के लिए पुनर्संतुलन करना चाहिए।BeLY 12V LiFePO4 बैटरी 4 इकाइयों तक श्रृंखला कनेक्शन का समर्थन करती है और 24V LiFePO4 बैटरी 2 इकाइयों तक श्रृंखला कनेक्शन का समर्थन करती है, अधिकतम 48V।

1. 4रखरखाव

BeLY LiFePO4 लिथियम बैटरी के लिए किसी नियमित रखरखाव की आवश्यकता नहीं है।

बैटरी के खंभों के कनेक्शन की नियमित रूप से जांच करें यदि स्क्रू को मजबूती से लगाया गया है।

भारी जंग लगने पर बैटरी के खंभों को साफ करें।

1. 5 बैटरी डिस्कनेक्टिंग

यदि बैटरी के क्षतिग्रस्त होने का संदेह है या यदि आप लंबे समय तक बैटरी का उपयोग नहीं करते हैं, तो कृपया इसे नीचे बताए अनुसार डिस्कनेक्ट करें।

- BeLY LiFePO4 बैटरी के नेगेटिव टर्मिनल से नेगेटिव कनेक्शन केबल को डिस्कनेक्ट करें।बैटरी को शॉर्ट सर्किट से बचाने के लिए या तो नकारात्मक टर्मिनल पर एक सुरक्षात्मक टोपी लगाएं या एक उपयुक्त, गैर-विद्युत प्रवाहकीय सामग्री (जैसे इन्सुलेट टेप) के साथ नकारात्मक टर्मिनल को टेप करें।

- BeLY LiFePO4 बैटरी के पॉजिटिव टर्मिनल से पॉजिटिव कनेक्शन केबल को डिस्कनेक्ट करें।बैटरी को शॉर्ट सर्किट से बचाने के लिए या तो सकारात्मक टर्मिनल पर एक सुरक्षात्मक टोपी लगाएं या एक उपयुक्त, गैर-विद्युत प्रवाहकीय सामग्री (जैसे इन्सुलेट टेप) के साथ सकारात्मक टर्मिनल को टेप करें।
